一、反光玻璃微珠的基本結(jié)構(gòu)與特性

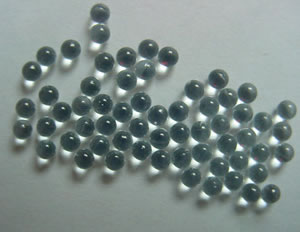

 反光玻璃微珠是一種直徑通常在20-100微米之間的微小玻璃球體，具有高度均勻的球形結(jié)構(gòu)。這種微珠由高折射率的光學(xué)玻璃材料制成，折射率一般在1.9-2.2之間，遠(yuǎn)高于普通玻璃的1.5左右。微珠表面經(jīng)過(guò)特殊處理，使其具有優(yōu)異的光學(xué)性能。
 玻璃微珠的制造過(guò)程包括原料選擇、熔融、成球、退火和表面處理等多個(gè)環(huán)節(jié)。其中，精確控制玻璃成分和成球工藝是保證微珠光學(xué)性能的關(guān)鍵。高質(zhì)量的玻璃微珠具有極高的圓度（球面度誤差小于0.5微米）和表面光潔度，這是其能夠有效反射多角度光線的基礎(chǔ)。
 二、光學(xué)原理：折射與反射的協(xié)同作用
 玻璃微珠能夠反射多角度光線的核心原理在于其獨(dú)特的折射-反射-折射機(jī)制。當(dāng)光線從空氣（折射率約1.0）進(jìn)入高折射率玻璃微珠時(shí)，會(huì)發(fā)生明顯的折射現(xiàn)象，光線向法線方向偏折。折射后的光線在微珠內(nèi)部傳播，到達(dá)后表面時(shí)，如果入射角大于臨界角，將發(fā)生全反射。
 全反射后的光線再次到達(dá)前表面時(shí)，部分光線會(huì)再次折射出微珠，返回光源方向。這一過(guò)程使得從各個(gè)角度入射的光線都能有相當(dāng)部分被"導(dǎo)回"入射方向，形成所謂的"回歸反射"效應(yīng)。正是這種機(jī)制使玻璃微珠能夠?qū)��?lái)自不同方向的光線高效地反射回光源方向。
 三、多角度反射能力的物理基礎(chǔ)
反光玻璃微珠的多角度反射能力主要取決于三個(gè)關(guān)鍵因素：折射率、球體直徑和表面特性。
 折射率：微珠材料的折射率越高，臨界角越小，能夠在更大入射角范圍內(nèi)實(shí)現(xiàn)全反射。通常折射率在1.9以上的玻璃微珠可以實(shí)現(xiàn)超過(guò)60°入射角的有效反射。
 球體直徑：微珠直徑與入射光波長(zhǎng)的比值影響反射特性。直徑遠(yuǎn)大于波長(zhǎng)時(shí)（如50微米對(duì)可見(jiàn)光），幾何光學(xué)近似成立，反射行為主要由折射定律決定。適當(dāng)大小的微珠可以?xún)?yōu)化對(duì)不同波長(zhǎng)光的反射效率。
 表面特性：微珠表面的光潔度直接影響光的散射。理想的光滑表面可以減少漫反射，增強(qiáng)定向反射。現(xiàn)代工藝可使微珠表面粗糙度控制在納米級(jí)，極大提高了反射效率。
 四、結(jié)構(gòu)設(shè)計(jì)與光學(xué)性能優(yōu)化
 為提高多角度反射性能，反光材料常采用特殊的結(jié)構(gòu)設(shè)計(jì)：
 單層密排結(jié)構(gòu)：微珠單層排列并部分嵌入基材中，確保每個(gè)微珠都有相同的暴露高度，使反射性能均勻。這種結(jié)構(gòu)可使反射光強(qiáng)度在入射角60°時(shí)仍保持較高水平。
 聚焦設(shè)計(jì)：通過(guò)精確控制微珠在基材中的嵌入深度（通常為直徑的50-60%），使微珠的焦點(diǎn)位于反射層上，最大化反射效率。計(jì)算表明，當(dāng)嵌入深度h≈0.6D（D為微珠直徑）時(shí)，反射效果最佳。
 反射層增強(qiáng)：在微珠背面鍍鋁或涂覆高反射材料，可將未全反射的光線再次反射，進(jìn)一步提高整體反射率。這種設(shè)計(jì)可使反射效率提升30%以上。
 五、實(shí)際應(yīng)用中的表現(xiàn)
 在實(shí)際應(yīng)用中，反光玻璃微珠反光材料表現(xiàn)出以下特點(diǎn)：
 廣角反射：優(yōu)質(zhì)反光材料在入射角達(dá)到60°時(shí)，仍能保持初始反射強(qiáng)度的60%以上。特殊設(shè)計(jì)的寬角型產(chǎn)品甚至可在80°入射角下工作。
 波長(zhǎng)適應(yīng)性：通過(guò)調(diào)整玻璃成分，可使微珠對(duì)不同波長(zhǎng)光（如紅、黃、藍(lán)）具有相似的反射效率，實(shí)現(xiàn)均勻的色彩反射。
 環(huán)境穩(wěn)定性：玻璃微珠耐候性強(qiáng)，在-40℃至80℃溫度范圍內(nèi)反射性能變化小于5%，UV照射下不易老化，使用壽命可達(dá)7年以上。
 六、技術(shù)發(fā)展與未來(lái)趨勢(shì)
 隨著技術(shù)進(jìn)步，反光玻璃微珠反光材料正在向以下方向發(fā)展：
 智能響應(yīng)材料：研發(fā)光致變色或溫致變色的玻璃微珠，使反光特性可隨環(huán)境變化自動(dòng)調(diào)節(jié)。
 納米結(jié)構(gòu)優(yōu)化：在微珠表面構(gòu)建納米級(jí)結(jié)構(gòu)，利用光子晶體效應(yīng)進(jìn)一步增強(qiáng)特定角度的反射效率。
 多功能復(fù)合：將玻璃微珠與導(dǎo)電、傳感等功能材料結(jié)合，開(kāi)發(fā)具有反光以外的附加功能的新型材料。
